NBR 5419:2005- PROTEÇÃO DE ESTRUTURAS CONTRA DESCARGAS ATMOSFÉRICAS


Haste de aterramento de alta camada, com inscrição em baixo relevo da espessura da camada e o número da norma (254 µm norma NBR 13571 - Haste de aterramento aço-cobreada e acessórios , Associação Brasileira de Normas Técnicas - ABNT. )




Principais mudanças na Norma NBR-5419 / 2005

A norma NBR-5419 foi revisada e está disponível na ABNT. Relacionamos abaixo as principais mudanças.
  1. As edificações com altura superior a 10 metros , deverão possuir no subsistema de captação , um condutor periférico em forma de anel , contornando toda a cobertura e afastado no máximo a 0,5m da borda.
  2. Condutores em Alumínio, mesmo com capa isolante, continuam sendo proibidos dentro de calhas de água pluvial. O cobre passa a ser permitido nestas condições.
  3. Em paredes de material inflamável , o afastamento dos condutores passa a ser de no mínimo 10 cm. Nos demais tipos de parede, os condutores podem ser fixados diretamente sobre as mesmas , ou embutidos dentro do reboco.
  4. A norma agora expõe com mais detalhes, a utilização de ferragens estruturais como parte do SPDA, com destaque para os sistemas que utilizam barra adicional dedicada , como forma de garantir a continuidade elétrica e a equalização de potenciais ( Anexo D ).
  5. Passa a ser permitida a utilização das ferragens de estruturas de concreto protendido como parte integrante do SPDA. Os cabos de aço da estrutura protendida NÃO poderão ser utilizados como parte do SPDA.
  6. A tabela 4 determina agora as espessuras mínimas para que estruturas metálicas ( por exemplo, tanques ) possam ser utilizadas no SPDA. São definidas espessuras para não haver pontos quentes ( para tanques de inflamáveis e explosivos ) , e pontos de perfuração ( para tanques de ácidos, por exemplo ).
  7. Todas as peças e acessórios de origem ferrosa, usados no SPDA, deverão ser galvanizadas a fogo ou banhadas com 254 micrometros de cobre. Fica assim proibida a zincagem eletrolítica.
  8. A ligação que era feita entre os anéis horizontais de cintamento e as caixas de equalização secundárias não deverá mais ser executada. Deverá ser instalada uma prumada vertical para interligar as caixas de equalização secundárias à caixa de equalização principal (LEP).
  9. O valor da resistência de aterramento de 10 ohms continua sendo recomendado , porém , em locais onde o solo apresente alta resistividade , poderão ser aceitos valores maiores, desde que sejam feitos arranjos que minimizem os potenciais de passo , e que os procedimentos sejam tecnicamente justificados.
  10. O parágrafo sobre o congelamento do solo foi retirado.
  11. Nos SPDA estruturais que não utilizarem a barra adicional dedicada, deverão ser feitas medições de continuidade elétrica entre diversos pontos da estrutura, pois na maioria dos casos a execução não é acompanhada pelo responsável técnico do SPDA.
  12. Em caso de não necessidade de SPDA, deverá ser emitido um atestado através do anexo B da norma.
  13. Para áreas classificadas o volume a ser protegido deverá ser considerado acima da área de evaporação dos gases ( plano fictício ).
  14. Foi incluído um novo mapa de curvas isocerâunicas da região sudeste com dados mais recentes
  15. A norma traz no Anexo E as exigências para a medição de continuidade elétrica de ferragens.
  16. Todas as tabela passaram a ser inseridas dentro do texto da norma.
  17. O módulo ( mesh ) da gaiola de Faraday foi aumentado para os níveis II , III e IV, de forma que o comprimento passa a ser o dobro da largura.
  18. O texto na nova norma deixa explícito que, caso o cálculo do número de descidas dê como resultado um número menor que 2, deverão ser instaladas mesmo assim, pelo menos 2 descidas para qualquer tipo de edificação. Postes metálicos não necessitam de descidas , podendo ter a sua estrutura aproveitada como descida natural.
  19. Nos casos onde for impossível a execução do anel de aterramento inferior dentro de valetas , deverá ser feito um anel de equalização a até 4 metros acima do nível do solo.
  20. Caso sejam utilizados cabos como condutores de descida, estes não poderão ter emendas (exceto a emenda no ponto de medição), nem mesmo com solda exotérmica . Para condutores de perfis metálicos , as emendas continuam permitidas.
  21. Foi retirada a exigência de se banhar com chumbo, as peças e acessórios usadas no topo de chaminés.
  22. A norma reforça a exigência de se documentar toda a instalação, através de projetos e relatórios técnicos, e de se fazer as vistorias periodicamente.

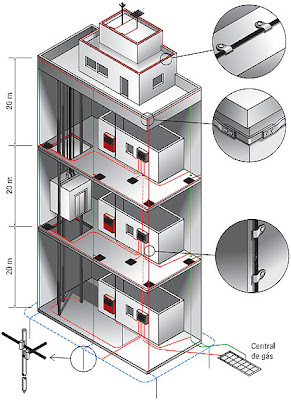

  23. As descidas do SPDA deverão distar das tubulações de gás no mínimo 2 metros . Caso esse distanciamento não seja possível as tubulações deverão ser equalizadas a cada 20 metros de altura, diretamente no SPDA ou indiretamente através de DPS (Dispositivo de Proteção de Surtos) dependendo do caso.
  24. Em estruturas cobrindo grandes áreas com larguras superiores a 40 ml , são necessários condutores de descida no interior do volume a proteger (requisito que será naturalmente atendido no caso de estruturas metálicas ou com armaduras de aço interligadas ) .

Fonte :Eng. NORMANDO VIRGILIO BORGES ALVES

Relator da norma NBR5419/2001


Código :

NBR5419

Dados resumidos da Norma

Código Secundário : NB165
Data de Publicação :
29/07/2005
Válida a partir de : 29/08/2005
Título : Proteção de estruturas contra descargas atmosféricas
Título em Inglês : Protection of structures against lightning - Procedure
ISBN :
Objetivo : Fixa as condições exigíveis ao projeto, instalação e manutenção de sistemas de proteção contra descargas atmosféricas (SPDA) de estruturas, bem como de pessoas e instalações no seu aspecto físico dentro do volume protegido.
Comitê Atual : ABNT/CB-03 - ELETRICIDADE
Origem : NBR 5419:2005
nº de Páginas : 42
Organismo : ABNT - Associação Brasileira de Normas Técnicas
