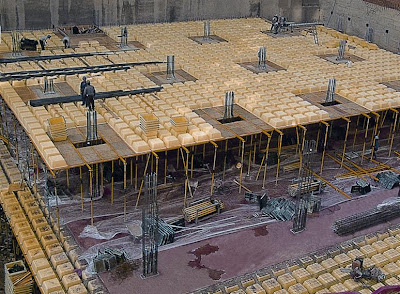

LAJE NERVURADA COM CUBETAS X NBR 15200


Adicionar imagem

Fonte :Ulma

NBR 15200:2004 - PROJETO DE ESTRUTURA DE CONCRETO EM SITUAÇÃO DE INCÊNDIO
Tabela 7
Para TRRF=90 minutos - Laje nervurada apoiada em 3 lados , 4 lados ou contínuos temos :
1-NERVURAS
Combinações bmin/c1 (mm/mm)
120/35
160/25
250/15

2-CAPA
h/c1(mm/mm)
100/15
c1-distância entre eixo da armadura longitudinal e a face do concreto exposta ao fogo
bmin-largura mínima da nervura
h-altura da capa
No cálculo das espessuras mínimas e distância c1 , pode-se considerar o revestimento como elemento estrutural resistente ao fogo (ÍTEM 7.2/ NBR 15200 ) .

Até hoje , existem Projetistas que desconhecem ou não aplicam a NBR 15200 na elaboração dos Projetos Estruturais .

Um comentário:

  1. Francisco Medeiros21 de outubro de 2013 06:30

    Gostaria de saber qual o comprimento máximo das nervuras, sem risco de deformação, para lajes com vigas e cubetas dos diversos alturas.
